Uw-Wert öffnend
0,78 W/(m²·K)Technische Systemdaten · geprüft 08/2026
Schüco · Aluminiumfenster
AWS 75.BS.SI+
Blockfenster mit nahezu unsichtbarem Flügel – nur 66 mm Ansichtsbreite
Das Blockfenstersystem verbindet einen von außen verdeckt liegenden Flügel mit nur 66 mm sichtbarer Rahmenbreite mit einer einheitlichen Optik für feste und öffnende Elemente. Trotz der schlanken Konstruktion erreicht das System Passivhausniveau und ist bis RC 2 einbruchhemmend – ideal für Lochfenster, Fensterbänder und die Integration in Fassadensysteme.
- Systembezogene Kennwerte
- Revisionsstand sichtbar
- Für Architekten & Planer

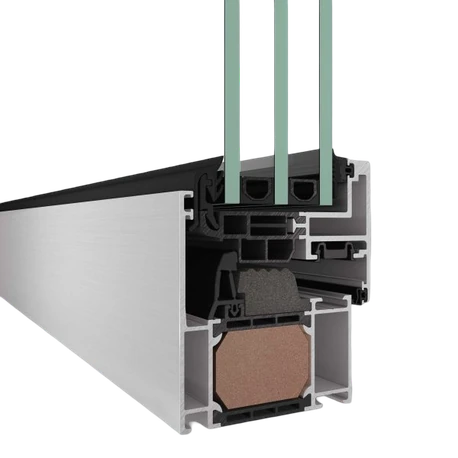

Profilquerschnitt
Funktionszonen entdecken
01
Profilverbund
Uf-Systemwert 1,3 W/(m²K)Klicken Sie auf die drei Markierungen, um Profilverbund, Verglasung und Dichtungsebenen einzuordnen.
01 · Systemleistung
Alle veröffentlichten Daten in einer nachvollziehbaren Struktur.
Jede Angabe bleibt ihrem technischen Bereich zugeordnet. Damit lassen sich Wärmeschutz, Abmessungen, Sicherheit, Komfort und Verglasung ohne Marketing-Mischwerte prüfen.
Systemdatenblatt
Schüco AWS 75.BS.SI+
Revision 08/2026
| Eigenschaft | Systemwert | Bereich |
|---|---|---|
| Wärmedämmung und Verglasung | ||
| Uf-Wert Rahmen | ≥ 1,3 W/(m²·K) | Wärmedämmung und Verglasung |
| Uw-Wert, öffnendes Element | ≥ 0,78 W/(m²·K) | Wärmedämmung und Verglasung |
| Uw-Wert, Festverglasung | ≥ 0,71 W/(m²·K) | Wärmedämmung und Verglasung |
| Glasstärke max. | 54 mm | Wärmedämmung und Verglasung |
| Verglasungsaufbau | Hochleistungs-Dreifachverglasung | Wärmedämmung und Verglasung |
| Passivhausniveau | Erreichbar | Wärmedämmung und Verglasung |
| Komfort und Bauphysik | ||
| Schalldämmung | bis 48 dB | Komfort und Bauphysik |
| Luftdurchlässigkeit (EN 12207) | Klasse 4 | Komfort und Bauphysik |
| Schlagregendichtheit (EN 12208) | Klasse 9A | Komfort und Bauphysik |
| Windlastwiderstand (EN 12210) | Klasse C5/B5 | Komfort und Bauphysik |
| Sicherheit | ||
| Einbruchhemmung (EN 1627) | bis RC 2 | Sicherheit |
| Abmessungen & Gewichte | ||
| Flügelbreite max. | 1500 mm | Abmessungen & Gewichte |
| Flügelhöhe max. | 2.200 mm | Abmessungen & Gewichte |
| Flügelgewicht max. | 160 kg | Abmessungen & Gewichte |
| Bautiefe | 75 mm | Abmessungen & Gewichte |
| Ansichtsbreiten | ||
| Ansichtsbreite außen (verdeckter Flügel) | nur 66 mm | Ansichtsbreiten |
| Ansichtsbreite Pfosten min. | 92 mm | Ansichtsbreiten |
| Ansichtsbreite Stulp min. | 83 mm | Ansichtsbreiten |
| Ansichtsbreite Kämpfer min. | 92 mm | Ansichtsbreiten |
| Öffnungsarten und Beschläge | ||
| Manuell, innen öffnend | Dreh-Kipp, Dreh, Oberlicht-Kipp | Öffnungsarten und Beschläge |
| Verdeckt liegendes Beschlagsystem | Ja (AvanTec SimplySmart) | Öffnungsarten und Beschläge |
| Öffnungswinkel | 180° | Öffnungsarten und Beschläge |
| TipTronic-kompatibel | Ja (TipTronic SimplySmart) | Öffnungsarten und Beschläge |
| Oberflächen | ||
| Oberflächenveredelung | Eloxierung oder Pulverbeschichtung | Oberflächen |
| Farbwahl | Frei wählbar, innen/außen unterschiedlich möglich | Oberflächen |
| Konstruktion und Design | ||
| Flügelausführung | Verdeckt liegend, von außen nur 66 mm sichtbar | Konstruktion und Design |
| Optik | Einheitliche Außenansicht für feste und öffnende Elemente | Konstruktion und Design |
| Pfostenausführung | Eck-, Standpfosten, symmetrisch und asymmetrisch | Konstruktion und Design |
| Einsatzbereich | Lochfenster, Fensterband, Fassadenintegration | Konstruktion und Design |
| Produkt-Highlights | ||
| Nahezu unsichtbarer Flügel | Nur 66 mm sichtbare Rahmenbreite von außen lassen feste und öffnende Elemente wie eine Einheit wirken. | Produkt-Highlights |
| Passivhaustaugliche Dämmung | Mit einem Uw-Wert bis 0,78 W/(m²·K) erreicht das System Passivhausniveau. | Produkt-Highlights |
| Hoher Schallschutz | Bis zu 48 dB Schalldämmung eignen sich auch für Standorte mit hoher Lärmbelastung. | Produkt-Highlights |
| Planungsvorteile | ||
| AvanTec SimplySmart | Der verdeckt liegende Systembeschlag ermöglicht große Flügelgewichte und einen Öffnungswinkel von 180°. | Planungsvorteile |
| TipTronic SimplySmart | Kompatibel für elektrisch angetriebene, mechatronische Beschlaglösungen. | Planungsvorteile |
| Mehrseitige Pfostengestaltung | Eck-, Standpfosten sowie symmetrische und asymmetrische Varianten für ein flexibles Fassadenraster. | Planungsvorteile |
| Individuelle Farbgestaltung | Eloxierung oder Pulverbeschichtung mit freier Farbwahl innen und außen. | Planungsvorteile |
Die Werte stammen aus der vorhandenen systembezogenen Datenbasis dieser Website. Der verbindliche Nachweis entsteht aus der konkreten Elementkonfiguration.
02 · Profilaufbau
Vom Profilquerschnitt zur belastbaren Planung.
Profil, Glas, Dichtungen und Beschlag werden als ein System betrachtet. So wird sichtbar, welche Werte bereits veröffentlicht sind und welche projektbezogen nachgewiesen werden müssen.
Systemplattform
profilabhängig Bautiefe beziehungsweise profilabhängiger Aufbau.
Planung: Rahmen, Flügel, Pfosten und StulpVerglasung
Veröffentlichter Bereich: 54 mm.
Planung: Aufbau, Gewicht, Format und RandverbundDichtungsebenen
Luft: Klasse 4 · Wasser: Klasse 9A.
Planung: Beanspruchung und EntwässerungBeschlag & Sicherheit
Einbruchhemmung: bis RC 2.
Planung: Öffnungsart, Gewicht und geprüfte Gesamtausführung03 · Interaktives Werkzeug
U-Wert vorermitteln – Formel und Eingaben bleiben sichtbar.
Der Rechner nutzt den veröffentlichten Uf-Eingangswert des gewählten Systems, den Ug-Wert, die Geometrie und den Ψ-Wert des Abstandhalters.
Vorläufiger Fenster-U-WertSchüco AWS 75.BS.SI+
–W/(m²K)
- Fensterfläche Aw
- –
- Rahmenfläche Af
- –
- Glasfläche Ag
- –
- Glasrandlänge lg
- –
Formel und Rechenweg
Uw = (Af × Uf + Ag × Ug + lg × Ψg) ÷ Aw
Planerische Vorermittlung. Pfosten, Sprossen, Sondergeometrien, reale Profilkombinationen und nationale Nachweise sind in der verbindlichen Berechnung zusätzlich zu berücksichtigen.
04 · Planungsunterlagen
CAD, Querschnitte und Ausschreibung logisch gebündelt.
Bestehende Unterlagen werden direkt verlinkt. Noch nicht veröffentlichte CAD-Dateien oder Systemdetails können mit vorausgewähltem System angefragt werden.
PDF
Systemdaten
Technische Datenübersicht
Alle derzeit hinterlegten Kennwerte
Aktueller Datenstand · 08/2026PDF
Downloadbereich
Produktbroschüren & Dokumente
Verfügbare Herstellerunterlagen
Dokumentenbestand der WebsiteCAD
DWG / DXF
CAD-Querschnitt anfragen
Passende Ausführung und Detailstand abstimmen
System vorausgewähltTXT
Ausschreibung
Leistungsbeschreibung anfragen
Systembezogener Text mit Projektparametern
Für Planer und ArchitektenKeine Unterlagen für diesen Filter gefunden.
05 · Fachwissen
Antworten entlang echter Planungsfragen.
Häufige Fragen bleiben semantisch lesbar und werden zugleich als strukturierte FAQ-Daten bereitgestellt.
Welche Werte gelten bei AWS 75.BS.SI+ verbindlich?
Verbindlich sind ausschließlich die Werte der konkret geplanten und geprüften Elementkonfiguration aus Profil, Größe, Öffnungsart, Glas, Beschlag, Befestigung und Bauanschluss.
Welche Verglasung ist im System möglich?
Der hinterlegte Systembereich lautet 54 mm. Ob ein konkreter Aufbau eingesetzt werden kann, hängt zusätzlich von Format, Gewicht, Flügelgröße, Beschlag und statischem Nachweis ab.
Ist bis RC 2 automatisch enthalten?
Nein. Eine Widerstandsklasse gilt nur für die geprüfte Gesamtkonstruktion aus Profil, Beschlag, Verglasung, Befestigung und Montage. Die gewünschte Klasse muss projektbezogen ausgeschrieben werden.
Wie entsteht der verbindliche Uw-Wert?
Aus Rahmenanteil, Uf-Wert der konkreten Profilkombination, Ug-Wert der Verglasung, Glasrandlänge, Ψ-Wert des Abstandhalters sowie gegebenenfalls Pfosten, Sprossen und Sondergeometrien.
Vom Systemwert zum konkreten Element
Maße eingeben. Aufbau wählen.
Projektwert erhalten.
Der Konfigurator verbindet technische Systemdaten mit Zeichnung, Glasaufbau und Angebotsanfrage.
