Uf-Wert Rahmen
0,8 W/(m²·K)Technische Systemdaten · geprüft 08/2026
Schüco · Aluminiumfenster
AWS 90 BS.SI+
Höchstwärmegedämmtes Blockfenster mit verdecktem Flügel
Das Block System Super Insulation verbindet optimierte Wärmedämmung mit schlanken Ansichten ohne sichtbare Flügelkonturen. Die 90-mm-Systemplattform ermöglicht Lochfenster, Fensterbänder, Fassadeneinsatzelemente und optisch schwebende Fensterlösungen.
- Systembezogene Kennwerte
- Revisionsstand sichtbar
- Für Architekten & Planer

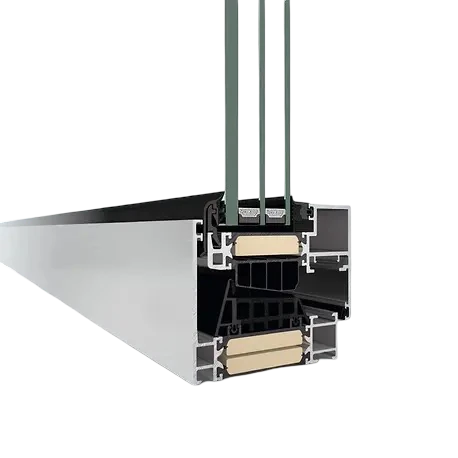

Profilquerschnitt
Funktionszonen entdecken
01
Profilverbund
Uf-Systemwert 0,8 W/(m²K)Klicken Sie auf die drei Markierungen, um Profilverbund, Verglasung und Dichtungsebenen einzuordnen.
01 · Systemleistung
Alle veröffentlichten Daten in einer nachvollziehbaren Struktur.
Jede Angabe bleibt ihrem technischen Bereich zugeordnet. Damit lassen sich Wärmeschutz, Abmessungen, Sicherheit, Komfort und Verglasung ohne Marketing-Mischwerte prüfen.
Systemdatenblatt
Schüco AWS 90 BS.SI+
Revision 08/2026
| Eigenschaft | Systemwert | Bereich |
|---|---|---|
| Wärmedämmung und Verglasung | ||
| Uf-Wert Rahmen | ≥ 0,8 W/(m²·K) | Wärmedämmung und Verglasung |
| Ug-Wert Glas | ≥ 0,5 W/(m²·K) | Wärmedämmung und Verglasung |
| Glas-/Paneelstärke | 28–58 mm | Wärmedämmung und Verglasung |
| Glas-/Paneelstärke max. | 58 mm | Wärmedämmung und Verglasung |
| Verglasungsaufbau | 3-fach-Glas | Wärmedämmung und Verglasung |
| Dichtungsebenen | 3 | Wärmedämmung und Verglasung |
| Komfort und Bauphysik | ||
| Schalldämmung RwP max. | 49 dB | Komfort und Bauphysik |
| Luftdurchlässigkeit | Klasse 4 | Komfort und Bauphysik |
| Schlagregendichtheit | Klasse 9A | Komfort und Bauphysik |
| Windlastwiderstand | Klasse C4/B4 | Komfort und Bauphysik |
| Bedienkräfte | Klasse 1 | Komfort und Bauphysik |
| Mechanische Festigkeit | Klasse 4 | Komfort und Bauphysik |
| Dauerfunktionsnachweis | Klasse 3 | Komfort und Bauphysik |
| Korrosionsschutzklasse Beschlag | Klasse 5 | Komfort und Bauphysik |
| Sicherheit | ||
| Einbruchhemmung | bis RC 3 | Sicherheit |
| Sicherheitsverglasung | Ja | Sicherheit |
| Absturzsichernd | Ja | Sicherheit |
| Elektronische Überwachung | Ja | Sicherheit |
| Abmessungen & Gewichte | ||
| Flügelhöhe min.–max. | 540–2400 mm | Abmessungen & Gewichte |
| Flügelhöhe max. | 2400 mm | Abmessungen & Gewichte |
| Flügelbreite min.–max. | 470–1700 mm | Abmessungen & Gewichte |
| Flügelbreite max. | 1700 mm | Abmessungen & Gewichte |
| Flügelgewicht max. | 180 kg | Abmessungen & Gewichte |
| Bautiefe gesamt | 100 mm | Abmessungen & Gewichte |
| Bautiefe Flügelrahmen | 95 mm | Abmessungen & Gewichte |
| Ansichtsbreiten | ||
| Ansichtsbreite min. | 77 mm | Ansichtsbreiten |
| Ansichtsbreite Blendrahmen | 77 mm | Ansichtsbreiten |
| Ansichtsbreite Flügelrahmen | 0 mm | Ansichtsbreiten |
| Ansichtsbreite Pfosten | 107–202 mm | Ansichtsbreiten |
| Ansichtsbreite Pfosten max. | 202 mm | Ansichtsbreiten |
| Ansichtsbreite Stulp | 104–104 mm | Ansichtsbreiten |
| Ansichtsbreite Stulp max. | 104 mm | Ansichtsbreiten |
| Öffnungsarten und Beschläge | ||
| TipTronic | Ja | Öffnungsarten und Beschläge |
| TipTronic, innen öffnend | Dreh-Kipp, Dreh, Kipp, Oberlicht | Öffnungsarten und Beschläge |
| Manuell, innen öffnend | Dreh-Kipp, Dreh, Kipp, Stulp Dreh-Kipp/Dreh, Stulp Dreh/Dreh, PASK, Oberlicht, Kipp vor Dreh | Öffnungsarten und Beschläge |
| Öffnungswinkel | 180° | Öffnungsarten und Beschläge |
| Verdeckt liegendes Beschlagsystem | Ja | Öffnungsarten und Beschläge |
| Oberlicht | Nein | Öffnungsarten und Beschläge |
| Ausstattung & Deployment | ||
| Anwendungsbereich | Außenanwendung, Wohnungsbau, Objektbau | Ausstattung & Deployment |
| Barrierefreie Bedienkraft nach DIN 18040 | Ja | Ausstattung & Deployment |
| Schubverbund | Ja | Ausstattung & Deployment |
| Schüco Sonnenschutz möglich | Ja | Ausstattung & Deployment |
| Finishes & Nachweise | ||
| Oberflächen | Pulver, Eloxal, Lack | Finishes & Nachweise |
| CE-Kennzeichnung | Ja | Finishes & Nachweise |
| Zertifikat | Cradle to Cradle Silber | Finishes & Nachweise |
| Farbunabhängig | Ja | Finishes & Nachweise |
| Planungsvorteile | ||
| Wärmedämmung | Höchstwärmegedämmte Konstruktion bis hin zum Passivhausniveau. | Planungsvorteile |
| Verdeckte Konturen | Flügel und Festverglasung können von außen identisch erscheinen – ohne sichtbare Glasleisten. | Planungsvorteile |
| Profilvielfalt | Umfangreiches Sortiment mit Pfostenprofilen, Stulpflügeln und Flügelsprossen. | Planungsvorteile |
| AvanTec SimplySmart | Der verdeckt liegende Systembeschlag ermöglicht große Flügelgewichte und einen Öffnungswinkel von 180°. | Planungsvorteile |
| TipTronic SimplySmart | Flügelprofile für die elektrische Beschlaggeneration sind optional einsetzbar. | Planungsvorteile |
| Fassadenintegration | Einsatzblendrahmen mit Adapterdichtung gleichen Glasstärken bei der Integration in Schüco Pfosten-Riegel-Fassaden aus. | Planungsvorteile |
Die Werte stammen aus der vorhandenen systembezogenen Datenbasis dieser Website. Der verbindliche Nachweis entsteht aus der konkreten Elementkonfiguration.
02 · Profilaufbau
Vom Profilquerschnitt zur belastbaren Planung.
Profil, Glas, Dichtungen und Beschlag werden als ein System betrachtet. So wird sichtbar, welche Werte bereits veröffentlicht sind und welche projektbezogen nachgewiesen werden müssen.
Systemplattform
100 mm Bautiefe beziehungsweise profilabhängiger Aufbau.
Planung: Rahmen, Flügel, Pfosten und StulpVerglasung
Veröffentlichter Bereich: 28–58 mm.
Planung: Aufbau, Gewicht, Format und RandverbundDichtungsebenen
Luft: Klasse 4 · Wasser: Klasse 9A.
Planung: Beanspruchung und EntwässerungBeschlag & Sicherheit
Einbruchhemmung: bis RC 3.
Planung: Öffnungsart, Gewicht und geprüfte Gesamtausführung03 · Interaktives Werkzeug
U-Wert vorermitteln – Formel und Eingaben bleiben sichtbar.
Der Rechner nutzt den veröffentlichten Uf-Eingangswert des gewählten Systems, den Ug-Wert, die Geometrie und den Ψ-Wert des Abstandhalters.
Vorläufiger Fenster-U-WertSchüco AWS 90 BS.SI+
–W/(m²K)
- Fensterfläche Aw
- –
- Rahmenfläche Af
- –
- Glasfläche Ag
- –
- Glasrandlänge lg
- –
Formel und Rechenweg
Uw = (Af × Uf + Ag × Ug + lg × Ψg) ÷ Aw
Planerische Vorermittlung. Pfosten, Sprossen, Sondergeometrien, reale Profilkombinationen und nationale Nachweise sind in der verbindlichen Berechnung zusätzlich zu berücksichtigen.
04 · Planungsunterlagen
CAD, Querschnitte und Ausschreibung logisch gebündelt.
Bestehende Unterlagen werden direkt verlinkt. Noch nicht veröffentlichte CAD-Dateien oder Systemdetails können mit vorausgewähltem System angefragt werden.
PDF
Systemdaten
Technische Datenübersicht
Alle derzeit hinterlegten Kennwerte
Aktueller Datenstand · 08/2026PDF
Downloadbereich
Produktbroschüren & Dokumente
Verfügbare Herstellerunterlagen
Dokumentenbestand der WebsiteCAD
DWG / DXF
CAD-Querschnitt anfragen
Passende Ausführung und Detailstand abstimmen
System vorausgewähltTXT
Ausschreibung
Leistungsbeschreibung anfragen
Systembezogener Text mit Projektparametern
Für Planer und ArchitektenKeine Unterlagen für diesen Filter gefunden.
05 · Fachwissen
Antworten entlang echter Planungsfragen.
Häufige Fragen bleiben semantisch lesbar und werden zugleich als strukturierte FAQ-Daten bereitgestellt.
Welche Werte gelten bei AWS 90 BS.SI+ verbindlich?
Verbindlich sind ausschließlich die Werte der konkret geplanten und geprüften Elementkonfiguration aus Profil, Größe, Öffnungsart, Glas, Beschlag, Befestigung und Bauanschluss.
Welche Verglasung ist im System möglich?
Der hinterlegte Systembereich lautet 28–58 mm. Ob ein konkreter Aufbau eingesetzt werden kann, hängt zusätzlich von Format, Gewicht, Flügelgröße, Beschlag und statischem Nachweis ab.
Ist bis RC 3 automatisch enthalten?
Nein. Eine Widerstandsklasse gilt nur für die geprüfte Gesamtkonstruktion aus Profil, Beschlag, Verglasung, Befestigung und Montage. Die gewünschte Klasse muss projektbezogen ausgeschrieben werden.
Wie entsteht der verbindliche Uw-Wert?
Aus Rahmenanteil, Uf-Wert der konkreten Profilkombination, Ug-Wert der Verglasung, Glasrandlänge, Ψ-Wert des Abstandhalters sowie gegebenenfalls Pfosten, Sprossen und Sondergeometrien.
