AWS 75 PD.SI
Maximale Transparenz durch minimale Ansichtsbreite
Das Panorama Design Super Insulated verbindet ein besonders schlankes Rahmenbild mit flächenbündiger Innenoptik und guter Wärmedämmung. Harmonisierte Ansichten von Festfeld und Öffnungselement, verdeckte Entwässerung und enge Profilradien schaffen eine klare Architektursprache.
- Systembezogene Kennwerte
- Revisionsstand sichtbar
- Für Architekten & Planer
Profilquerschnitt
Funktionszonen entdecken
01
Profilverbund

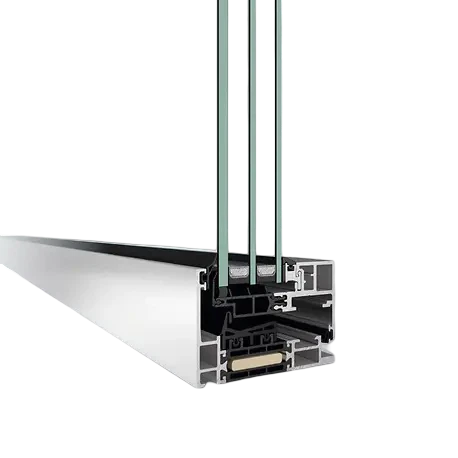

Uf-Systemwert 1,7 W/(m²K)Klicken Sie auf die drei Markierungen, um Profilverbund, Verglasung und Dichtungsebenen einzuordnen.
01 · Systemleistung
Alle veröffentlichten Daten in einer nachvollziehbaren Struktur.
Jede Angabe bleibt ihrem technischen Bereich zugeordnet. Damit lassen sich Wärmeschutz, Abmessungen, Sicherheit, Komfort und Verglasung ohne Marketing-Mischwerte prüfen.
Systemdatenblatt
Schüco AWS 75 PD.SI
Revision 08/2026
| Eigenschaft | Systemwert | Bereich |
|---|---|---|
| Wärmedämmung und Verglasung | ||
| Uf-Wert Rahmen | ≥ 1,7 W/(m²·K) | Wärmedämmung und Verglasung |
| Ug-Wert Glas | ≥ 0,5 W/(m²·K) | Wärmedämmung und Verglasung |
| Glas-/Paneelstärke | 26–50 mm | Wärmedämmung und Verglasung |
| Glas-/Paneelstärke max. | 50 mm | Wärmedämmung und Verglasung |
| Verglasungsaufbau | 3-fach-Glas | Wärmedämmung und Verglasung |
| Dichtungsebenen | 3 | Wärmedämmung und Verglasung |
| Komfort und Bauphysik | ||
| Schalldämmung RwP max. | 46 dB | Komfort und Bauphysik |
| Luftdurchlässigkeit | Klasse 4 | Komfort und Bauphysik |
| Schlagregendichtheit | Klasse 9A | Komfort und Bauphysik |
| Windlastwiderstand | Klasse C5/B5 | Komfort und Bauphysik |
| Mechanische Festigkeit | Klasse 4 | Komfort und Bauphysik |
| Dauerfunktionsnachweis | Klasse 3 | Komfort und Bauphysik |
| Sicherheit | ||
| Einbruchhemmung | bis RC 2 | Sicherheit |
| Sicherheitsverglasung | Ja | Sicherheit |
| Abmessungen & Gewichte | ||
| Flügelhöhe min.–max. | 540–2500 mm | Abmessungen & Gewichte |
| Flügelhöhe max. | 2500 mm | Abmessungen & Gewichte |
| Flügelbreite min.–max. | 470–1450 mm | Abmessungen & Gewichte |
| Flügelbreite max. | 1450 mm | Abmessungen & Gewichte |
| Flügelgewicht max. | 160 kg | Abmessungen & Gewichte |
| Bautiefe gesamt | 85 mm | Abmessungen & Gewichte |
| Bautiefe Flügelrahmen | 85 mm | Abmessungen & Gewichte |
| Ansichtsbreiten | ||
| Ansichtsbreite min. | 55 mm | Ansichtsbreiten |
| Ansichtsbreite Blendrahmen | 55 mm | Ansichtsbreiten |
| Ansichtsbreite Flügelrahmen | 0 mm | Ansichtsbreiten |
| Ansichtsbreite Pfosten | 70–102 mm | Ansichtsbreiten |
| Ansichtsbreite Pfosten max. | 102 mm | Ansichtsbreiten |
| Öffnungsarten und Beschläge | ||
| Manuell, innen öffnend | Dreh-Kipp, Dreh, Kipp | Öffnungsarten und Beschläge |
| Öffnungswinkel | 90° | Öffnungsarten und Beschläge |
| Verdeckt liegendes Beschlagsystem | Ja | Öffnungsarten und Beschläge |
| Konstruktion und Nachweise | ||
| Schubverbund | Ja | Konstruktion und Nachweise |
| Oberflächen | Pulver, Eloxal, Lack | Konstruktion und Nachweise |
| CE-Kennzeichnung | Ja | Konstruktion und Nachweise |
| Farbunabhängig | Ja | Konstruktion und Nachweise |
| Produkt-Highlights | ||
| Minimale Flügelansichtsbreite | Schmale innere und äußere Ansichten maximieren die Transparenz. | Produkt-Highlights |
| Rosettenlose Griffanbindung | Der Schüco Designgriff unterstützt die reduzierte Panorama-Formensprache. | Produkt-Highlights |
| Flächenbündige Rahmenoptik | Umlaufende Schattenfugen schaffen eine ruhige und einheitliche Innenansicht. | Produkt-Highlights |
| Planungsvorteile | ||
| Panorama Design | Maximierte Transparenz durch minimierte Profilansichten. | Planungsvorteile |
| Designprofilgeometrie | Innere Flächenbündigkeit durch eine umlaufende Schattenfuge. | Planungsvorteile |
| Griffdesign | Rosettenlose Griffanbindung mit Schüco Designgriff. | Planungsvorteile |
| Anwendungsvielfalt | Einsetzbar als Lochfenster, Fensterband und Fassadeneinsatzelement in Schüco Pfosten-Riegel-Fassaden. | Planungsvorteile |
| Baukörperanschlüsse | Optimierte Planungsmöglichkeiten mit verdeckt liegender Entwässerung. | Planungsvorteile |
Die Werte stammen aus der vorhandenen systembezogenen Datenbasis dieser Website. Der verbindliche Nachweis entsteht aus der konkreten Elementkonfiguration.
02 · Profilaufbau
Vom Profilquerschnitt zur belastbaren Planung.
Profil, Glas, Dichtungen und Beschlag werden als ein System betrachtet. So wird sichtbar, welche Werte bereits veröffentlicht sind und welche projektbezogen nachgewiesen werden müssen.
Systemplattform
85 mm Bautiefe beziehungsweise profilabhängiger Aufbau.
Planung: Rahmen, Flügel, Pfosten und StulpVerglasung
Veröffentlichter Bereich: 26–50 mm.
Planung: Aufbau, Gewicht, Format und RandverbundDichtungsebenen
Luft: Klasse 4 · Wasser: Klasse 9A.
Planung: Beanspruchung und EntwässerungBeschlag & Sicherheit
Einbruchhemmung: bis RC 2.
Planung: Öffnungsart, Gewicht und geprüfte Gesamtausführung03 · Interaktives Werkzeug
U-Wert vorermitteln – Formel und Eingaben bleiben sichtbar.
Der Rechner nutzt den veröffentlichten Uf-Eingangswert des gewählten Systems, den Ug-Wert, die Geometrie und den Ψ-Wert des Abstandhalters.
Vorläufiger Fenster-U-WertSchüco AWS 75 PD.SI
–W/(m²K)
- Fensterfläche Aw
- –
- Rahmenfläche Af
- –
- Glasfläche Ag
- –
- Glasrandlänge lg
- –
Formel und Rechenweg
Uw = (Af × Uf + Ag × Ug + lg × Ψg) ÷ Aw
Planerische Vorermittlung. Pfosten, Sprossen, Sondergeometrien, reale Profilkombinationen und nationale Nachweise sind in der verbindlichen Berechnung zusätzlich zu berücksichtigen.
