Uf-Wert Rahmen
0,9 W/(m²·K)Technische Systemdaten · geprüft 08/2026
Schüco · Aluminiumfenster
AWS 75.SI+
Ein Plus an Wärmeschutz, Sicherheit und Verarbeitung
Das optimierte Super-Insulated-Standardfenster für die 75-mm-Systemplattform eignet sich für energieeffiziente Lochfenster, Fensterbänder, Fassadeneinsatzelemente und Kombinationen mit Schüco Türsystemen. Ein breites Profilportfolio und zahlreiche Öffnungsarten schaffen große planerische Freiheit.
- Systembezogene Kennwerte
- Revisionsstand sichtbar
- Für Architekten & Planer

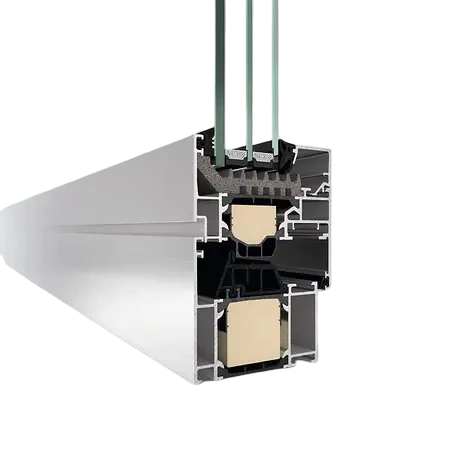

Profilquerschnitt
Funktionszonen entdecken
01
Profilverbund
Uf-Systemwert 0,9 W/(m²K)Klicken Sie auf die drei Markierungen, um Profilverbund, Verglasung und Dichtungsebenen einzuordnen.
01 · Systemleistung
Alle veröffentlichten Daten in einer nachvollziehbaren Struktur.
Jede Angabe bleibt ihrem technischen Bereich zugeordnet. Damit lassen sich Wärmeschutz, Abmessungen, Sicherheit, Komfort und Verglasung ohne Marketing-Mischwerte prüfen.
Systemdatenblatt
Schüco AWS 75.SI+
Revision 08/2026
| Eigenschaft | Systemwert | Bereich |
|---|---|---|
| Wärmedämmung und Verglasung | ||
| Uf-Wert Rahmen | ≥ 0,9 W/(m²·K) | Wärmedämmung und Verglasung |
| Ug-Wert Glas | ≥ 0,5 W/(m²·K) | Wärmedämmung und Verglasung |
| Glas-/Paneelstärke | 18–61 mm | Wärmedämmung und Verglasung |
| Glas-/Paneelstärke max. | 61 mm | Wärmedämmung und Verglasung |
| Verglasungsaufbau | 3-fach-Glas | Wärmedämmung und Verglasung |
| Dichtungsebenen | 3 | Wärmedämmung und Verglasung |
| Komfort und Bauphysik | ||
| Schalldämmung RwP max. | 48 dB | Komfort und Bauphysik |
| Luftdurchlässigkeit | Klasse 4 | Komfort und Bauphysik |
| Schlagregendichtheit | Klasse 9A | Komfort und Bauphysik |
| Windlastwiderstand | Klasse C5/B5 | Komfort und Bauphysik |
| Bedienkräfte | Klasse 1 | Komfort und Bauphysik |
| Mechanische Festigkeit | Klasse 4 | Komfort und Bauphysik |
| Dauerfunktionsnachweis | Klasse 3 | Komfort und Bauphysik |
| Korrosionsschutzklasse Beschlag | Klasse 5 | Komfort und Bauphysik |
| Sicherheit | ||
| Einbruchhemmung | bis RC 3 | Sicherheit |
| Sicherheitsverglasung | Ja | Sicherheit |
| Absturzsichernd | Ja | Sicherheit |
| Abmessungen & Gewichte | ||
| Flügelhöhe min.–max. | 540–2500 mm | Abmessungen & Gewichte |
| Flügelhöhe max. | 2500 mm | Abmessungen & Gewichte |
| Flügelbreite min.–max. | 470–1700 mm | Abmessungen & Gewichte |
| Flügelbreite max. | 1700 mm | Abmessungen & Gewichte |
| Flügelgewicht max. | 250 kg | Abmessungen & Gewichte |
| Bautiefe gesamt | 85 mm | Abmessungen & Gewichte |
| Bautiefe Flügelrahmen | 85 mm | Abmessungen & Gewichte |
| Ansichtsbreiten | ||
| Ansichtsbreite min. | 91 mm | Ansichtsbreiten |
| Ansichtsbreite Blendrahmen | 51 mm | Ansichtsbreiten |
| Ansichtsbreite Flügelrahmen | 40 mm | Ansichtsbreiten |
| Ansichtsbreite Pfosten | 76–250 mm Durchmesser | Ansichtsbreiten |
| Ansichtsbreite Pfosten max. | 250 mm | Ansichtsbreiten |
| Ansichtsbreite Stulp | 148–163 mm | Ansichtsbreiten |
| Ansichtsbreite Stulp max. | 163 mm | Ansichtsbreiten |
| Öffnungsarten und Beschläge | ||
| TipTronic | Ja | Öffnungsarten und Beschläge |
| TipTronic, außen öffnend | Senk-Klapp | Öffnungsarten und Beschläge |
| TipTronic, innen öffnend | Dreh-Kipp, Dreh, Kipp, Oberlicht | Öffnungsarten und Beschläge |
| Manuell, außen öffnend | Dreh, Senk-Klapp, Dreh-Klapp, Schwing, Wende | Öffnungsarten und Beschläge |
| Manuell, innen öffnend | Dreh-Kipp, Dreh, Kipp, Stulp Dreh-Kipp/Dreh, Stulp Dreh/Dreh, PASK, Oberlicht, Schwing, Wende, Kipp vor Dreh | Öffnungsarten und Beschläge |
| Öffnungswinkel | 180° | Öffnungsarten und Beschläge |
| Verdeckt liegendes Beschlagsystem | Ja | Öffnungsarten und Beschläge |
| Oberlicht | Ja | Öffnungsarten und Beschläge |
| Barrierefreiheit & Ausstattung | ||
| Barrierefrei ≤ 20 mm | Ja | Barrierefreiheit & Ausstattung |
| Nullniveau-Schwelle | Ja | Barrierefreiheit & Ausstattung |
| Barrierefreie Bedienkraft nach DIN 18040 | Ja | Barrierefreiheit & Ausstattung |
| Anwendungsbereich | Außenanwendung, Wohnungsbau, Objektbau | Barrierefreiheit & Ausstattung |
| Schubverbund | Ja | Barrierefreiheit & Ausstattung |
| Sonnenschutz integriert | Ja | Barrierefreiheit & Ausstattung |
| Finishes & Nachweise | ||
| Oberflächen | Pulver, Eloxal, Lack | Finishes & Nachweise |
| CE-Kennzeichnung | Ja | Finishes & Nachweise |
| Zertifikate | DGNB, Cradle to Cradle Silber | Finishes & Nachweise |
| Minergie-Klasse | Minergie-P | Finishes & Nachweise |
| Farbunabhängig | Ja | Finishes & Nachweise |
| Produkt-Highlights | ||
| Exzellente Wärmedämmung | Das optimierte 75-mm-System unterstützt energieeffiziente Gebäudehüllen. | Produkt-Highlights |
| Enorme Gestaltungsvielfalt | Viele Profil-, Design- und Öffnungsvarianten erweitern den architektonischen Spielraum. | Produkt-Highlights |
| Barrierefreie Nullschwelle | Terrassen- und Balkontüren lassen sich mit niveaugleichem Übergang ausführen. | Produkt-Highlights |
| Planungsvorteile | ||
| Energieeffizientes Design | Optimierte Wärmedämmung bei gleicher Ansichtsbreite unterstützt designorientierte Gebäudehüllen. | Planungsvorteile |
| Flexibles Dämmniveau | Verschiedene Ausführungen, Skalierungen und Nachrüstoptionen – beispielsweise mit Integralmaster – ermöglichen eine projektspezifische Planung. | Planungsvorteile |
| Nachhaltigkeit | Cradle to Cradle Certified in Silber bestätigt die geprüfte Materialgesundheit und Recyclingfähigkeit. | Planungsvorteile |
| Beschlagvarianten | Flügelprofile sind für Schüco TipTronic SimplySmart und nach außen öffnende Varianten verfügbar. | Planungsvorteile |
| Fassadenintegration | Einsatzblendrahmen mit Adapterdichtung gleichen Glasstärken bei der Integration in Schüco Pfosten-Riegel-Fassaden aus. | Planungsvorteile |
| Barrierefreie Türen | Lösungen für Terrassen- und Balkontüren in Dreh-, Drehkipp- und Stulpausführung. | Planungsvorteile |
Die Werte stammen aus der vorhandenen systembezogenen Datenbasis dieser Website. Der verbindliche Nachweis entsteht aus der konkreten Elementkonfiguration.
02 · Profilaufbau
Vom Profilquerschnitt zur belastbaren Planung.
Profil, Glas, Dichtungen und Beschlag werden als ein System betrachtet. So wird sichtbar, welche Werte bereits veröffentlicht sind und welche projektbezogen nachgewiesen werden müssen.
Systemplattform
85 mm Bautiefe beziehungsweise profilabhängiger Aufbau.
Planung: Rahmen, Flügel, Pfosten und StulpVerglasung
Veröffentlichter Bereich: 18–61 mm.
Planung: Aufbau, Gewicht, Format und RandverbundDichtungsebenen
Luft: Klasse 4 · Wasser: Klasse 9A.
Planung: Beanspruchung und EntwässerungBeschlag & Sicherheit
Einbruchhemmung: bis RC 3.
Planung: Öffnungsart, Gewicht und geprüfte Gesamtausführung03 · Interaktives Werkzeug
U-Wert vorermitteln – Formel und Eingaben bleiben sichtbar.
Der Rechner nutzt den veröffentlichten Uf-Eingangswert des gewählten Systems, den Ug-Wert, die Geometrie und den Ψ-Wert des Abstandhalters.
Vorläufiger Fenster-U-WertSchüco AWS 75.SI+
–W/(m²K)
- Fensterfläche Aw
- –
- Rahmenfläche Af
- –
- Glasfläche Ag
- –
- Glasrandlänge lg
- –
Formel und Rechenweg
Uw = (Af × Uf + Ag × Ug + lg × Ψg) ÷ Aw
Planerische Vorermittlung. Pfosten, Sprossen, Sondergeometrien, reale Profilkombinationen und nationale Nachweise sind in der verbindlichen Berechnung zusätzlich zu berücksichtigen.
04 · Planungsunterlagen
CAD, Querschnitte und Ausschreibung logisch gebündelt.
Bestehende Unterlagen werden direkt verlinkt. Noch nicht veröffentlichte CAD-Dateien oder Systemdetails können mit vorausgewähltem System angefragt werden.
PDF
Systemdaten
Technische Datenübersicht
Alle derzeit hinterlegten Kennwerte
Aktueller Datenstand · 08/2026PDF
Downloadbereich
Produktbroschüren & Dokumente
Verfügbare Herstellerunterlagen
Dokumentenbestand der WebsiteCAD
DWG / DXF
CAD-Querschnitt anfragen
Passende Ausführung und Detailstand abstimmen
System vorausgewähltTXT
Ausschreibung
Leistungsbeschreibung anfragen
Systembezogener Text mit Projektparametern
Für Planer und ArchitektenKeine Unterlagen für diesen Filter gefunden.
05 · Fachwissen
Antworten entlang echter Planungsfragen.
Häufige Fragen bleiben semantisch lesbar und werden zugleich als strukturierte FAQ-Daten bereitgestellt.
Welche Werte gelten bei AWS 75.SI+ verbindlich?
Verbindlich sind ausschließlich die Werte der konkret geplanten und geprüften Elementkonfiguration aus Profil, Größe, Öffnungsart, Glas, Beschlag, Befestigung und Bauanschluss.
Welche Verglasung ist im System möglich?
Der hinterlegte Systembereich lautet 18–61 mm. Ob ein konkreter Aufbau eingesetzt werden kann, hängt zusätzlich von Format, Gewicht, Flügelgröße, Beschlag und statischem Nachweis ab.
Ist bis RC 3 automatisch enthalten?
Nein. Eine Widerstandsklasse gilt nur für die geprüfte Gesamtkonstruktion aus Profil, Beschlag, Verglasung, Befestigung und Montage. Die gewünschte Klasse muss projektbezogen ausgeschrieben werden.
Wie entsteht der verbindliche Uw-Wert?
Aus Rahmenanteil, Uf-Wert der konkreten Profilkombination, Ug-Wert der Verglasung, Glasrandlänge, Ψ-Wert des Abstandhalters sowie gegebenenfalls Pfosten, Sprossen und Sondergeometrien.
Vom Systemwert zum konkreten Element
Maße eingeben. Aufbau wählen.
Projektwert erhalten.
Der Konfigurator verbindet technische Systemdaten mit Zeichnung, Glasaufbau und Angebotsanfrage.
